Toyota Corolla E120 (хетчбек) 2006 г. - топливный фильтр и насос
Время создания: 14.08.2022 13:59
Текстовые метки: toyota, corolla, e120, хетчбек, топливный, фильтр
Раздел: Автомобиль - Toyota Corolla
Запись: xintrea/mytetra_syncro/master/base/1660474754m4nrmq3r8e/text.html на raw.github.com

Топливный фильтр на Короллу 120 хетчбек

На Toyota Corolla девятого поколения (2000-2006 гг.) с бензиновыми двигателями 1.4, 1.6, 1.8 топливный фильтр находится в бензобаке. Он вмонтирован в специальный топливный узел (модуль) вместе с насосом, фильтром-сеткой (фильтр грубой очистки) и датчиками. Чтобы добраться до модуля, нужно поднять заднее сидение в салоне, и открутить под ним лючок, который и удерживает этот топливный узел.

Примечание: возможно, вышеуказанная информация справедлива для корпуса e120, но не верна для корпуса e120 хетчбек. В хетчбеке в бензобаке находится только фильтр, причем комбинированный - в нем в одном корпусе и фильтр грубой очистки и фильтр тонкой очистки, а топливного насоса там вообще нет. Топливный насос находится непосредственно рядом с мотором.


Возможная информация - 1 вариант


Фильтр тонкой очистки - оригинал

Артикул: 233000D020

Высота: 130 мм

Диаметр корпуса: 110 мм


Аналоги фильтра тонкой очистки


Masuma (оценка: 4.0 ) фильтр MFF-T116

JS Asakashi (оценка: 3.9) фильтр FS 8018



Фильтр грубой очистки (фильтр-сетка)


Артикул 232170D090 - оригинал (цена около 800 руб), популярный заменитель — LEDO 80014LFFB, цена 70 руб. Возможно, что в хетчбеке этот фильтр не используется.



Возможная информация - 2 вариант (совершенно другие парт-номера)

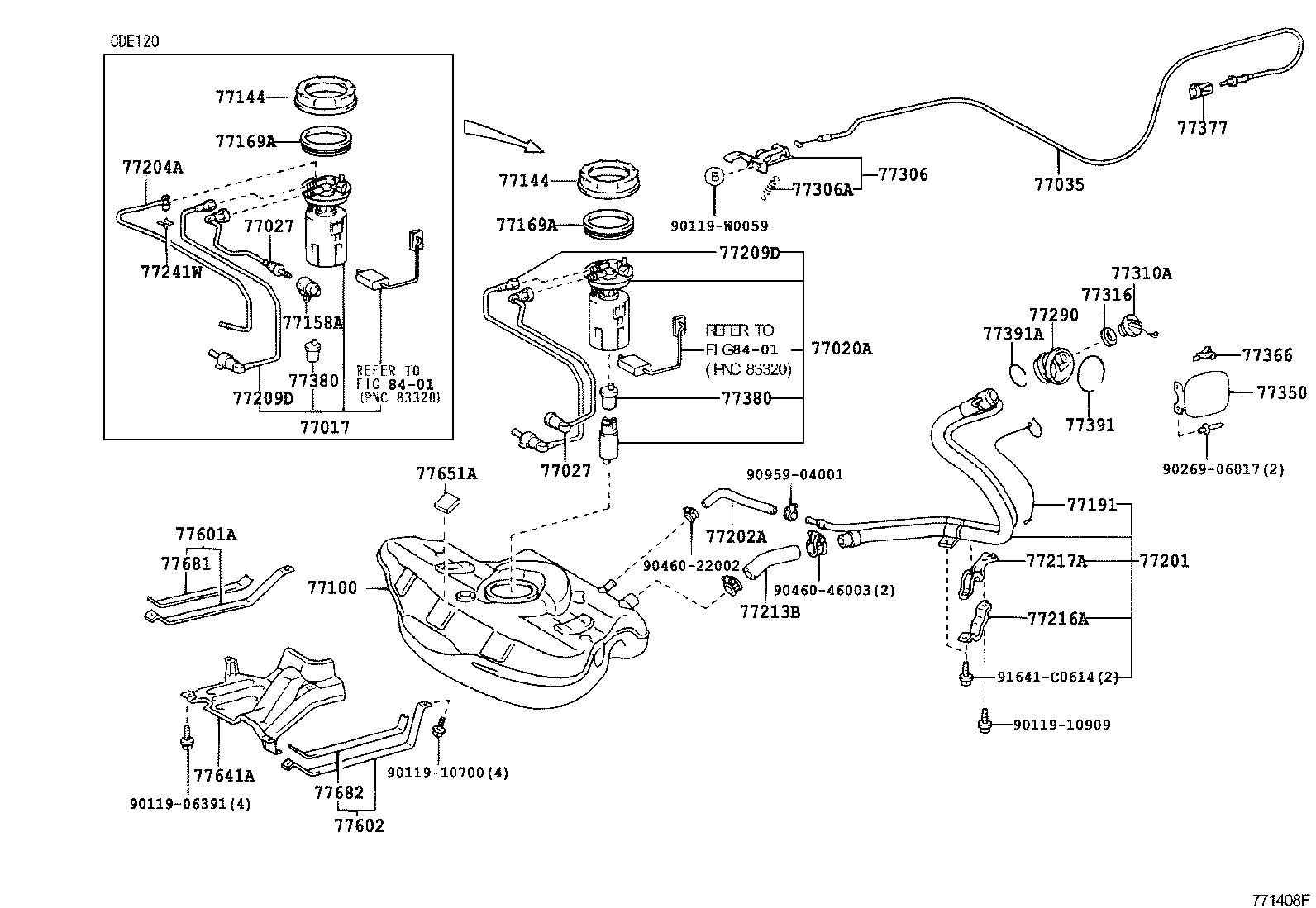

Поиск по VIN-номеру дает вариант, показанный на рисунке, здесь совершенно другие парт-номера.


У хетчбека крепление топливного насоса другое, нежели у прочих моделей в корпусе E120. У прочих моделей крепление делается на винтах, а у хетчбека с помощью пластикового кольца (номер детали 77144 на картинке ниже).


Так же у хетчбека на топливном насосе нет отдельного фильтра грубой очистки, которые есть на других моделях в корпусе Е120. Где он находится - надо разбираться.





Возможная информация - 3 вариант


Замена топливного фильтра описана здесь:


https://www.drive2.ru/l/9969224/?ysclid=l7lme308rn547523605


Похоже, что топливный фильтр и насос все-таки находятся в одном модуле. Фильтр грубой очистки, в отличие от простых e120, не Г-образный, а в виде круглой сеточки на весь диаметр фильтра тонкой очистки.


Для замены нужно:

1. Сам фильтр Toyota 23300-0D020
2. Трубки топливные гофрированные от ваза длина 20 см — 2шт (+1 на всякий случай)
3. Ключ для откручивания пластмассовой гайки, которая держит насос.
4. Фен для разогрева трубок.
5. Болт на 17 для выдавливания насоса.


Если нужно заменить и насос, то можно брать BOSCH 0580313085. Такие насосы ставят на coroll-ы английской сборки и avensis 2003-2008 г. выпуска.


Возможно, что имет смысл заменять не только фильтр, а всю сборку. Ее номер - 77020-02070, деталь называется "Насос топливный в сборе".
