Знаковые целые числа в Ассемблере AVR Studio
Время создания: 02.12.2021 17:45
Раздел: Компьютер - Программирование - Ассемблеры - Архитектура AVR - Ассемблер в AVR Studio
Запись: xintrea/mytetra_syncro/master/base/16384563173qe8hsiu4g/text.html на raw.github.com

Данная глава посвящена программированию арифметических операций над знаковыми числами, представленными в дополнительном коде (подробней о знаковых числах смотри в приложении Б). Не прибегая к знаковым числам, тяжело решить многие задачи управления. При формировании выходного воздействия любой регулятор либо следящая система опирается на сигнал ошибки, который может изменяться как по величине, так и по знаку. Отрицательные числа могут возникнуть также в результате различных вычислительных операций. И, наконец, числа в дополнительном коде дают возможность использовать действие сложения как альтернативу вычитанию или, если это удобно, наоборот - вместо сложения пользоваться одним только вычитанием.



Особенности работы со знаковыми числами

Система команд AVR изначально оптимизирована для работы со знаковыми числами, а в регистре состояния SREG имеются три специально предназначенных для этих целей флага N, V и S.

Во флаге N хранится знака числа в дополнительном коде. В него копируется содержимое старшего бита результата большинства арифметических и логических операций. Таким образом, N=0 для неотрицательных чисел и N=1 для отрицательных.

Второй бит V из SREG – флаг переполнения в дополнительном коде. В результате действий сложения и вычитания n-разрядных знаковых чисел, в общем случае может быть получен n+1-разрядный результат и флаг V будет установлен, когда произошло переполнение 8-разрядной сетки.

Например, в результате операции сложения двух знаковых чисел


-86 = 0b10101010 и -61 = 0b11000011


(сложение и вычитание знаковых и беззнаковых чисел происходит одинаково) получим следующий результат:


(-86) + (-61) = -147 = 0b101101101 = 0b100000000 + 0b01101101.


Сумма однобайтовых слагаемых вышла за пределы диапазона представления 8-разрядных знаковых чисел -128…+127. В результате переполнения аппаратно будет установлен флаг V.

Обратите внимание на следующее обстоятельство. Если трактовать те же самые числа, как “правильные” двоичные в позиционной системе исчисления (т.е. 170 = 0b10101010 и 195 = 0b10101010), то в результате их сложения также возникнет переполнение:


170 + 195 = 365 = 0b101101101 = 0b100000000 + 0b01101101.


Здесь, очевидно, сумма вышла за пределы 0…255 и ее 9-тый бит окажется во флаге переноса С. Однако флаги V и C будут нести в себе совершенно различный смысл. Бит V всегда сигнализирует о переполнении при знаковом сложении (вычитании), в то время, как С - о переполнении беззнаковом.

Так как в дополнительном коде знак размещается в старшем разряде, то определить его можно, только изначально зная разрядность числа. У 8-разрядных чисел он находится во флаге N, у 9-разрядных, которые возникли в результате переполнения, истинный знак надо искать во флаге S. Значение  S получается в результате операции N XOR V. В предыдущем примере S = 0 XOR 1 = 1 (т.е. результат операции сложения отрицательный).

Для изменения знака однобайтовых чисел у AVR имеется инструкция neg Rd (Rd <- 0xFF–Rd+1), которая заменяет собой две команды: com Rd (Rd <- 0xFF–Rd) и inc  Rd (Rd <- Rd+1).

Ту же самую операцию легко можно произвести и над числами с большей разрядностью. В этом случае действия разделяются на две части: сначала число нужно проинвертировать, а затем добавить 1.

Так может выглядеть пример дополнения до двух 16-разрядного числа из регистровой пары R25:R24:


1

2

3

com   R24   ;R25:R24 = 0xFFFF – R25:R24

com   R25

adiw  R24,1 ;R25:R24 = R25:R24 + 1



Сложение и вычитание знаковых чисел


Как было сказано выше, существует полная симметрия между действиями сложения и вычитания беззнаковых и знаковых чисел (последние, естественно, должны быть представлены в дополнительном коде). Это означает, что для знаковых вычислений можно использовать те же самые инструкции процессора, что и для беззнаковых. Более того, сами арифметические действия оказываются взаимозаменяемыми.

Очевидно, что


X – Y = X + (-Y) и X + Y = X - (-Y).


Отыскание разности X – Y равносильно добавлению к X числа Y взятого с противоположным знаком, а отыскание суммы X – Y может быть сведено к вычитанию из X числа противоположного по знаку Y.

Это очень сильный вычислительный прием, который при программировании AVR чаще всего используется в следующем контексте.

В их системе команд имеются инструкции вычитания константы из регистра subi Rd,K и sbсi Rd,K (вычитание с заемом), но отсутствуют такие же инструкции сложения регистра с константой. Поэтому добавить число к регистру можно только следующим образом


1

2

ldi   R17,10   ;R17 = 10

add   R16,R17  ;R16 = R16 + R17 = R16 + 10.

Число 10 заносится в промежуточный регистр R17, после чего используется команда сложения двух регистров add Rd,Rr. Однако благодаря использованию дополнительного кода тоже действие будет выглядеть как


1

subi  R16, -10  ;R16 = R16 – (-10) = R16 + 10

Точно также к регистровой паре можно добавить 2-байтовое смещение


1

2

subi  XL,low(-0x1234) ; XH:XL + 0x1234 = XH:XL – (-0x1234)

sbсi  XH,high(-0x1234)



Умножение и деление знаковых чисел


К сожалению, деление и умножение чисел в дополнительном коде существенно отличаются от подобных действий над беззнаковыми числами. Существуют различные алгоритмы, но все они значительно сложнее и не слишком хорошо подходят для системы команд AVR. Поэтому на практике чаще всего прибегают к действиям над модулями чисел. Для этого, в первую очередь, анализируют и запоминают знаки чисел, затем изменяют знак у отрицательных чисел (преобразуют в равные по модулю положительные числа) и используют беззнаковые операции умножения и деления над их модулями. Полученный результат (беззнаковое число), корректируют с учетом знаков исходных множителей (делимого и делителя) по известным законам алгебры: при одинаковых знаках произведение (частное) остается без изменений, при разных знаках - знак результата должен быть изменен на противоположный.

Рассмотрим пример знакового деления 2-разредного делимого (размещается в регистрах R17:R16) на 1-байтовый делитель (в регистре R20) с помощью подпрограммы беззнакового деления  div16_8.

Для изменения знака 16-разрядных чисел на противоположный, можно использовать следующую подпрограмму:




1

2

3

4

5

6

neg16:

   com   R16        ;R17:R16 = 0xFFFF - R17:R16 + 1

   com   R17

   subi  R16,low(-1)

   sbci  R17,high(-1)

   ret

Вначале необходимо определить знак будущего частного. Для этого удобно произвести операцию “Исключающее ИЛИ” между знаковыми разрядами обеих чисел и скопировать результат во флаг пользователя T. Если исходные знаки делимого и делителя одинаковые (T=0), то частное – будет неотрицательным числом. В ином случае (T=1) частное отрицательное число, которое нужно будет скорректировать после беззнакового деления:


1

2

3

eor   R17,R20 ;сравниваем знаковые биты

bst   R17,7  ;запоминаем во флаге T знак будущего частного

eor   R17,R20 ;восстанавливаем R17

Далее, анализируя все те же знаковые разряды, преобразуют отрицательные числа в равные им по модулю положительные:


1

2

3

4

sbrc  R20,7   ;если делитель R20 < 0,

neg   R20     ;то изменяем знак R20

sbrc  R17,7   ;если делимое R17:R16 < 0,

rcall neg16   ;то изменяем знак R17:R16

Теперь в регистрах R17:R16 и R20 находятся два неотрицательных числа и можно использовать беззнаковое деление. После этого, в случае необходимости, нужно учесть целочисленный остаток (на выходе из подпрограммы деления он находится в R18) и округлить частное до ближайшего целого числа:


1

2

3

4

5

6

rcall div16_8 ;вызываем подпрограмму беззнакового деления

lsr   R20     ;если целочисленный остаток от деления

cpc   R18,R20 ;больше половины делителя (R18 > R20),

brcs  ncr

subi  R16,low(-1) ;то округляем частное в большую

sbci  R17,high(-1) ;сторону, добавляя к нему 1

Полученное частное в регистрах  R17:R16 нужно скорректировать с учетом его истинного знака:


1

2

3

ncr: brtc  nxt     ;если T=1 (частное R17:R16 < 0),

     rcall neg16   ;то изменяем его знак на противоположный

nxt:.

Как видно, такой подход вносит лишь незначительные затруднения при программировании знаковых операций деления и умножения. Но существует ряд случаев в которых операции над беззнаковыми числами и числами, представленными дополнительном коде, практически неразличимы.

В первую очередь это относится к умножению. У AVR имеются специально разработанные для знаковых операций команды muls Rd,Rr, mulsu Rd,Rr. Это дает возможность эффективно использовать вычислительную схему подобную той, которая используется для умножения беззнаковых чисел. Например, для двух 16-разрядных чисел (индексом S - Sign отмечены знаковые числа, а индексом U - Unsign беззнаковые) (XH:XL)S = 28*XHS + XLU и (YH:YL)S = 28*YHS + YLU она будет иметь вид:


(XH:XL)S*(YH:YL)S = (28*XHS + XLU)*(28*YHS + YLU) = 216*XHS*YHS + 28*(XHS*YLU + YHS*XLU) + XLU*YLU.

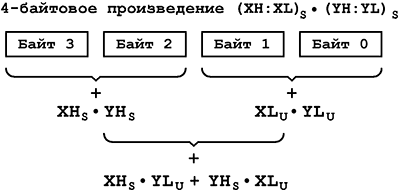

Рис.1 Вычислительная схема для умножения двухбайтовых знаковых чисел

с использованием инструкций знакового умножения


На рис.1 показано, в какой последовательности происходит отыскание произведения. Для умножения XLU*YLU надо использовать команду mul Rd,Rr, для XHS*YHS инструкцию muls Rd,Rr, а для XHS*YLU и YHS*XLU - mulsu Rd,Rr (на месте Rd должен обязательно находится знаковый множитель!). Подпрограмма такого знакового умножения:


1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

; R23:R22:R21:R20 = R17:R16 * R19:R18

; R23:R22:R21:R20 – знаковое произведение

; R17:R16 – знаковое множимое

; R19:R18 – знаковый множитель

; R1,R0 - вспомогательные регистры



muls16_16:

     mul   R16,R18 ;находим XLU*YLU = R16*R18 и заносим его в

     movw  R20,R0  ;младшие байты произведения R21:R20

     muls  R17,R19 ;находим XHS*YHS = R17*R19 и заносим его в

     movw  R22,R0  ;старшие байты произведения R23:R22

     mulsu R17,R18 ;находим XHs*YLU = R17*R18 и прибавляем его к

     clr   R17     ;байтам R23:R22:R21 произведения

     sbci  R17,0

     add   R21,R0

     adc   R22,R1

     adc   R23,R17

     mulsu R19,R16 ;находим YHS*XLU = R19*R16 и прибавляем его к

     clr   R17

     sbci  R17,0

     add   R21,R0  ;байтам R23:R22:R21 произведения

     adc   R22,R1

     adc   R23,R17

     ret

Еще проще найти произведение однобайтового числа XS на 2-байтовое (YH:YL)S:


XS*(YH:YL)S = XS*(28*YHS + YLU) = 28*XS*YHS + XS*YLU.


Подпрограмма знакового умножения 8x16:


1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

; R21:R20:R19 – знаковое произведение

; R18 – знаковое множимое

; R17:R16 – знаковый множитель

; R1,R0 – вспомогательные регистры



muls8_16:

     mul   R18,R17 ;находим XS*YHS = R18*R17 и заносим его в

     movw  R20,R0  ;старшие байты произведения R21:R20

     mulsu R18,R16 ;находим XS*YLU = R18*R16

     clr   R18

     sbci  R18,0

     add   R19,R0  ;и прибавляем его

     add   R20,R1  ;к произведению R21:R20:R19

     adc   R21,R18

     ret

Деление и умножение на целую степень 2 в дополнительном коде, как и в случае с беззнаковыми числами, равносильно сдвигу числа на один разряд вправо или в лево соответственно. Но здесь существует и одно различие: знаковый разряд числа должен оставаться неизменным. Сдвиг чисел в дополнительном коде иногда называют арифметическим сдвигом. Так выглядит арифметический сдвиг влево (умножение на 2)


(-46)*2 = 0b11010010 << 1 = 0b10100100 = -92


и арифметический сдвиг вправо (деление на 2)


(-46)/2 = 0b11010010 >> 1 = 0b11101001 = -23 .


Последнее действие выполняется командой asr Rd.

При округлении отрицательных чисел нужно придерживаться следующего правила. Если после знакового деления


XS/YS = ZS + RS


образовался целочисленный остаток |RS| ≥ 0,5*|YS|, то к частному

ZS нужно добавить единицу; в противном случае ZS остается без изменений. Например,


XS = -23 = 0b11101001, YS = 2,

XS/YS = ZS + RS = [-12] + {1},

ZS ≈ (-12) + 1 = -11 = 0b11110101.


Подобие алгоритмов деления на целую степень 2 у беззнаковых и знаковых чисел, позволяет очень просто реализовать важный частный случай деления на 3 (см. рис.8,  Беззнаковые числа) на основе того же ряда


XS/3 = XS/2 - XS/4 + XS/8 - XS/16 + XS/32 - …


Подпрограмма деления 2-байтового знакового числа:


1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

; R19:R18 = R17:R16/3

; R19:R18 – знаковое частное

; R17:R16 – знаковое делимое

; R20 – вспомогательный регистр



divs16to3:

    clr   R18     ;очищаем вспомогательные регистры R18,R19

    clr   R19     ;при входе в подпрограмму

ds1: rcall ashft_right

    brcc  PC+2    ;если C=1,

    ret           ;то завершаем деление

    add   R18,R16 ;в ином случае добавляем к накопителю

    adc   R19,R17 ;очередной нечётный член ряда

    rcall shift_right

    brcc  PC+2    ;если C=1,

    ret           ;то завершаем деление

    sub   R18,R16 ;в ином случае вычитаем из накопителя

    sbc   R19,R17 ;очередной чётный член ряда

    rjmp  ds1



ashft_right:

    asr   R17     ;производим знаковое деление R17:R16 / 2,

    ror   R16     ;получая очередной член ряда

    clr   R20     ;если R20 = R17:R16 + С = 0x10000

    adc   R20,R16 ;( т.е. знаковое число R17:R16 = 0),

    clr   R20     ;то выходим из подпрограммы с флагом С=1

    adc   R20,R17

    ret
