Проект: интерпретатор языка PostScript для 2D графики
Время создания: 13.05.2021 11:52
Раздел: Компьютер - Программирование - Теория программирования - Теория компиляции
Запись: xintrea/mytetra_syncro/master/base/1620895932twf3xff66d/text.html на raw.github.com

Задача — написать интерпретатор ограниченного подмножества формального языка PostScript. Интерпретатор должен представлять из себя оконное приложение, которое получает в аргументах командной строки путь к файлу со скриптом на языке PostScript, и затем показывает в окне изображение — результат интерпретации скрипта.

Техническое задание

  1. Ознакомиться с языком PostScript, его синтаксисом и возможностями
  2. Составить список отдельных возможностей (features) интерпретатора, которые, предположительно, будут реализованы, и составить набор проверочных изображений — по 2-3 на каждую возможность.
  3. Составить дорожную карту (roadmap) проекта в виде таблицы, которая бы ответила на вопросы
  • сколько итераций и каковы их сроки сдачи (deadline)?
  • что получает пользователь в конце каждой итерации?
  • как это выглядит?
  • какие задачи надо выполнить в итерации, чтобы пользователь смог получить обещанное?

Язык PostScript

Интерпретируемый язык PostScript разработан для использования в принтерах как альтернатива растровым изображениям. Вместо объёмной карты пикселей принтер может получить небольшую серию текстовых команд, и интерпретировать их для получения графического рисунка, который затем будет напечатан.

В данном примере однострочные комментарии начинаются с символа “%”:

100 100 moveto % перемещаем начальную точку к левому нижнему углу прямоугольника

172 100 lineto % добавляем к фигуре отрезок, ведущий в правый нижний угол

172 172 lineto % добавляем к фигуре отрезок, ведущий в правый верхний угол

100 172 lineto % добавляем к фигуре отрезок, ведущий в левый верхний угол

closepath % добавляем к фигуре отрезок, ведущий назад к начальной точке

stroke % рисуем по контуру последнюю заданную фигуру

showpage % печатаем страницу и затем выталкиваем из принтера


Заметим, что в PostScript команда появляется после её аргументов. Такой формат записи выражений называется обратной польской нотацией (в честь польского математика Яна Лукашевича), и он хорош тем, что не требует скобок для указания приоритета операций.

При интерпретации скрипта получим прямоугольник внизу страницы:



Интерпретация PostScript с помощью Ghostscript

Открытый кроссплатформенный пакет программ Ghostscript содержит в себе интерпретатор PostScript, способный в том числе вывести результат выполнения скрипта в JPEG или в PNG. На Unix-платформах можно использовать вспомогательный Shell-скрипт ps_to_png.sh:

#/usr/bin/env bash


# Интерпретирует переданный параметром скрипт на языке PostScript.

# Результат выводит как 32-битный PNG с alpha-каналом в "page-%d.png",

# где '%d' - номер страницы.

# См. также документацию по использованию ghostscript из командной строки:

# http://www.ghostscript.com/doc/doc/Use.htm


gs "-sDEVICE=pngalpha" "-sOutputFile=page-%d.png" -dBATCH -dNOPAUSE "$@"


Использовать ps_to_png.sh из оболочки командной строки можно так:

$ ./ps_to_png.sh rect.ps

GPL Ghostscript 9.18 (2015-10-05)

Copyright (C) 2015 Artifex Software, Inc. All rights reserved.

This software comes with NO WARRANTY: see the file PUBLIC for details.

$ xdg-open page-1.png


Аналогичный скрипт можно оформить с помощью Batch или PowerShell для Windows.

PostScript вычисляется с помощью стека

В языке PostScript операнды складываются в стек.

Примеры скриптов на PostScript

Вывод текста

Вывод надписи “I love PostScript!” со шрифтом “Times New Roman” размера 15pt:



/Times-Roman findfont

15 scalefont

setfont

100 500 moveto

(I love PostScript!) show

showpage


Отображение той же надписи со шрифтом “Times New Roman” в наклонном начертании (также известном как italic) размера 20pt:

/Times-Italic findfont

20 scalefont

setfont

100 450 moveto

(I love PostScript!) show

showpage


2D трансформации


![Иллюстрация](img/postscript-transform2d.png)


```ps

%!PS-Adobe-1.0

% По умолчанию, постскрипт использует единицу измерения 1 пункт=1/72 дюйма,

% а нам нравятся миллиметры.

72 25.4 div % 1 мм = 72/25.4 пунктов

dup % дублировать значение на вершине стека

scale % растянуть в это количество раз по обеим координатам

100 100 translate % установить начало координат в (100мм, 100мм)


/Times-Roman findfont % взять шрифт Times-Roman

10 scalefont % растянуть до размера 10 (у нас - мм!)

setfont % установить выбранный шрифт


0 30 330 { % цикл для углов от 0 до 330 с шагом 30

gsave % запомнить текущее преобразование координат

rotate % повернуть систему координат (угол в градусах берём с вершины стека)

15 0 moveto % перейти в точку (15мм, 0мм)

(Wikipedia) show % написать слово текущим шрифтом

grestore % вернуть преобразование координат

} for % конец цикла for


showpage % вывести страницу


Градации серого



0.2 setgray

10 setlinewidth

100 700 moveto

200 0 rlineto

stroke

newpath

0.3 setgray

100 600 moveto

200 0 rlineto

stroke

newpath

0.4 setgray

100 500 moveto

200 0 rlineto

stroke

newpath

0.5 setgray

100 400 moveto

200 0 rlineto

stroke

newpath

0.6 setgray

100 300 moveto

200 0 rlineto

stroke

newpath

0.7 setgray

100 200 moveto

200 0 rlineto

stroke

newpath

0.8 setgray

100 100 moveto

200 0 rlineto

stroke

showpage


Объявление процедур (def)



В примере используется объявление процедур (def), параметры которых лежат в стеке в момент вызова. Объявлены процедуры /inch/box и fillgray

% Переводит дюймы в точки (points)

/inch {

72 mul

} def


% Рисует прямоугольник

% параметры в стеке: [x, y]

/box {

newpath

moveto

1 inch 0 rlineto

0 1 inch rlineto

-1 inch 0 rlineto

closepath

} def


% Заливает прямоугольник серым цветом

% параметры в стеке: [уровень серого цвета]

/fillgray {

setgray fill

} def


% Основная программа


2 inch 3 inch box

.9 fillgray

2.5 inch 3.5 inch box

.7 fillgray

showpage


Объявление процедур, пример 2



% Выполняет поворот осей координат,

% тем самым модифицирует состояние интерпретатора.

/neworigin {

250 150 translate

60 rotate

} def


% Выполняет рисование треугольника.

/treangl {

newpath

0 0 moveto

90 0 lineto

20 70 lineto

closepath

fill

} def


treangl

neworigin

treangl

neworigin

treangl

showpage


Объявление процедур, пример 3



%%% Определение процедур

/pagewidth 8 72 mul def % Ширина страницы

/circle { % Рисование круга

x y radius

0 360 arc

stroke

} def


/new-x { % Новая позиция для следующего круга

x radius add % Это эквивалентно:

/x exch def % х=х+radius

} def


/DoLineOfCrle { % Рисуем линию из окружностей

/y exch def % заносим значения из стека в переменные

/radius exch def

/x 0 def

{ % условный цикл

x pagewidth le % центр нового круга в пределах границы?

{circle new-x} % да: рисуем и вычисляем новую позицию

{exit} % иначе - выход из цикла

ifelse

} loop

} def


%%%% Рисуем две линии кругов

15 200 DoLineOfCrle

25 200 DoLineOfCrle

showpage


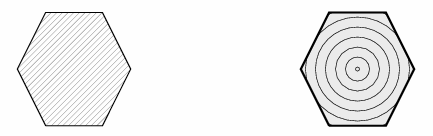

Сохранение и восстановление состояния (gsave/grestore)



/cmm {

72.0 mul 25.4 div

} def % перевод из миллиметров в пункты


% звезда - штриховка и контур (слева на рисунке)

newpath % начинаем путь

20 cmm 180 cmm moveto

20 cmm 0 rlineto

10 cmm 20 cmm rlineto

-10 cmm 20 cmm rlineto

-20 cmm 0 rlineto

-10 cmm -20 cmm rlineto

10 cmm -20 cmm rlineto

gsave % сохраняем текущие графические параметры

clip % устанавливаем путь как маску

0.4 setgray 0.1 setlinewidth % устанавливаем цвет линии и толщину линии

-70 2 70 {newpath cmm 180 cmm moveto 50 cmm 50 cmm rlineto stroke} for % цикл

grestore % восстанавливаем графические параметры "до штриховки"

stroke % рисуем контур вдоль пути


% звезда - заливка, штрих и границы (справа на рисунке)

gsave % сохраняем графические параметры

newpath % начинаем путь

120 cmm 180 cmm moveto

20 cmm 0 rlineto

10 cmm 20 cmm rlineto

-10 cmm 20 cmm rlineto

-20 cmm 0 rlineto

-10 cmm -20 cmm rlineto

10 cmm -20 cmm rlineto

gsave % сохраняем текущие графические параметры

0.9 setgray fill % зальем фигуру светло-серым

grestore % восстанавливаем графические параметры "до заливки"

gsave % и сохраняем их опять

clip % устанавливаем путь как маску

2 10 120 {newpath 0 setgray 0.5 setlinewidth 130 cmm exch 200 cmm exch 0 360 arc stroke} for % цикл рисования окружностей

grestore % восстанавливаем графические параметры "до штриховки"

0 setgray 2.0 setlinewidth stroke % рисуем контур вдоль пути (граница)

grestore % восстанавливаем графические параметры "до пути"

showpage


Литература
