Описание работы микросхемы К580ГФ24
Время создания: 12.12.2021 16:46
Текстовые метки: микросхема, документация, К580ГФ24, тайминги, временные диаграммы
Раздел: Компьютер - Аппаратное обеспечение - Электронные компоненты
Запись: xintrea/mytetra_syncro/master/base/1639316808mfyosunuoz/text.html на raw.github.com

Краткое описание


В состав микросхемы КР580ГФ24 входит генератор опорной частоты, делитель частоты на девять с формирователем сигналов на выводах C1, C2, С, два D-триггера и несколько простых логических элементов.






Временная диаграмма микросхемы:





Между временными интервалами t1 и t3 – девять тактов сигнала OSC. Далее показаны состояния переключения сигналов C1, С2 и С (C2 совпадает с С). Состояние инверсного сигнала STB на выводе 7 показано при наличии логической единицы на входах 5 и 2. Состояние сигналов SR и RDY зависит соответственно от состояния на выводах 2 и 3 микросхемы, при этом момент фиксации состояния на выходах триггеров происходит по положительному перепаду внутреннего сигнала 2C (момент времени t2), спустя один такт сигнала OSC при высоком логическом уровне на выводе С2.



Подробное описание


Микросхема КР580ГФ24 -формирует тактовые импульсы частотой до 2.5мГц, амплитудой 12 В, тактовые импульсы амплитудой до 5 В для ТТЛ-схем, а также некоторые управляющие сигналы для микропроцессорной системы.

Генератор тактовых сигналов состоит из генератора опорной частоты, счетчика-делителя на 9, формирователя фаз С1, С2 и логических схем. Для работы м/с КР580ГФ24 необходимо подключение внешнего кварцевого резонатора с частотой колебаний в 9 раз больше чем частота тактовых импульсов микропроцессора.





Условное обозначение КР580ГФ24 на схеме





Назначение выводов КР580ГФ24





1

RESET

Выход

Сброс микропроцессора

2

RESIN

Вход

Сброс

3

RDIN

Вход

Готовность

4

READY

Выход

Готовность

5

SYNC

Вход

Вход синхронизации

6

F2(TTL)

Выход

Тактовый сигнал уровня ТТЛ

7

STSTB

Выход

Строб состояния

8

Gnd



Общий

9

Uп2



Питание +12V

10

F2

Выход

Тактовый сигнал фазы 2

11

F1

Выход

Тактовый сигнал фазы 1

12

OSC

Выход

Тактовый генератор

13

TANK

Вход

Подключение колебательного контура

14

XTAL1

Вход

Кварцевый резонатор

15

XTAL2

Вход

Кварцевый резонатор

16

Uп1



Питание +5V


Микросхема КР580ГФ24 по входным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.


Типовой кварцевый резонатор:

  • Для КР580ВМ80 - 18МГц
  • Для КР580ВМ80А - 22,5Мгц



Описание работы м/с КР580ГФ24


Генератор КР580ГФ24 формирует:


  • две фазы F1, F2 с положительными импульсами, сдвинутыми во времени, амплитудой 12 В и частотой 0,5—3,0 МГц;
  • тактовые сигналы опорной частоты амплитудой напряжения уровня ТТЛ;
  • стробирующий сигнал состояния STSTB;
  • тактовые сигналы, синхронные с фазой F2, амплитудой напряжения уровня ТТЛ.


Генератор синхронизирует сигналы RDYIN и RESIN с фазой F2.

Генератор тактовых сигналов состоит из генератора опорной частоты, счетчика-делителя на 9, формирователя фаз F1, F2 и логических схем. Для стабилизации тактовых сигналов опорной частоты ко входам XTAL1, XTAL2 генератора подключают резонатор, частота которого должна быть в 9 раз больше частоты выходных сигналов F1, F2. При частоте резонатора более 10МГц необходимо последовательно в цепи резонатора подсоединить конденсатор емкостью 3-10 пФ.

Вход TANK предназначен для подключения колебательного контура, работающего на высших гармониках резонатора, для стабилизации тактовых сигналов опорной частоты.

Тактовые сигналы, синхронные с сигналами опорной частоты, с выхода OSC используют при необходимости в микропроцессорной системе или для одновременной синхронизации нескольких генераторов.

Стробирующий сигнал состояния STSTB формируется при наличии на входе SYNC напряжения высокого уровня, поступающего с выхода микропроцессора КР580ВМ80А в начале каждого машинного цикла. Сигнал STSTB используют для занесения информации состояния микропроцессора в м/c системного контроллера КР580ВК28 или KP580BK38 для формирования управляющих сигналов.

Для согласования работы микропроцессора КР580ВМ80А с другими устройствами сигнал RDYIN синхронизируется по фазе F2 на выходе READY генератора.
Выходной сигнал RESET используют для установки в исходное состояние микропроцессора и других микросхем в системе.



Основные параметры КР580ГФ24




Напряжение питания (Uп1)

+5В ±10%

Напряжение питания (Uп2)

+12В ±10%*

Ток потребления Uп1

<115мА

Ток потребления Uп2

<12мА

Выходное напряжение низкого уровня

<0,45В

Выходное напряжение высокого уровня:
по выводам 10,11
по выводам 1,4
по остальным выводам

>9,4В*
>3,6В
>2,4В

Выходной ток (утечки) низкого уровня

<250мкА

Время задержки распространения F2(TTL) относительно F2

5..15нс

Входной уровень "0"

< 0,8В

Входной уровень "1"

> 2,0В

Максимальная частота кварца

27МГц

Входная ёмкость

<8пФ

Максимальный выходной ток высокого уровня:
по выводам 6,7,12
по выводам 1,4,10,11

1мА
0,1мА

Максимальный выходной ток низкого уровня:
по выводам 6,12
по выводам 1,4,7,10,11

10мА
2,5мА

Рабочий диапазон температур

-10oC..+70oC

Корпус

238.16-2

(DIP-16)

Импортный аналог

i8224


* Микросхема КР580ГФ24 сохраняет работоспособность при снижении Uп2 вплоть до +5В с пропорциональным снижением амплитуды выходных импульсов F1 и F2.

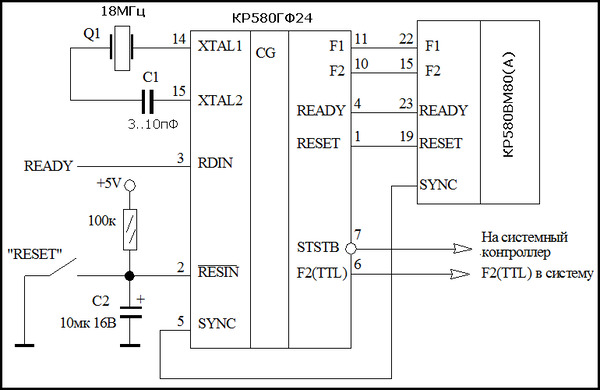

Типовая схема включения КР580ГФ24





Временная диаграмма работы  КР580ГФ24
