Распиновка модуля LILYGO 868/915 LORA32

Время создания: 06.04.2026 11:06

Раздел: Компьютер - Аппаратное обеспечение - Lora/LILYGO/Meshtastic

Запись: xintrea/mytetra_syncro/master/base/17754627861k3a7zxm8z/text.html на raw.githubusercontent.com

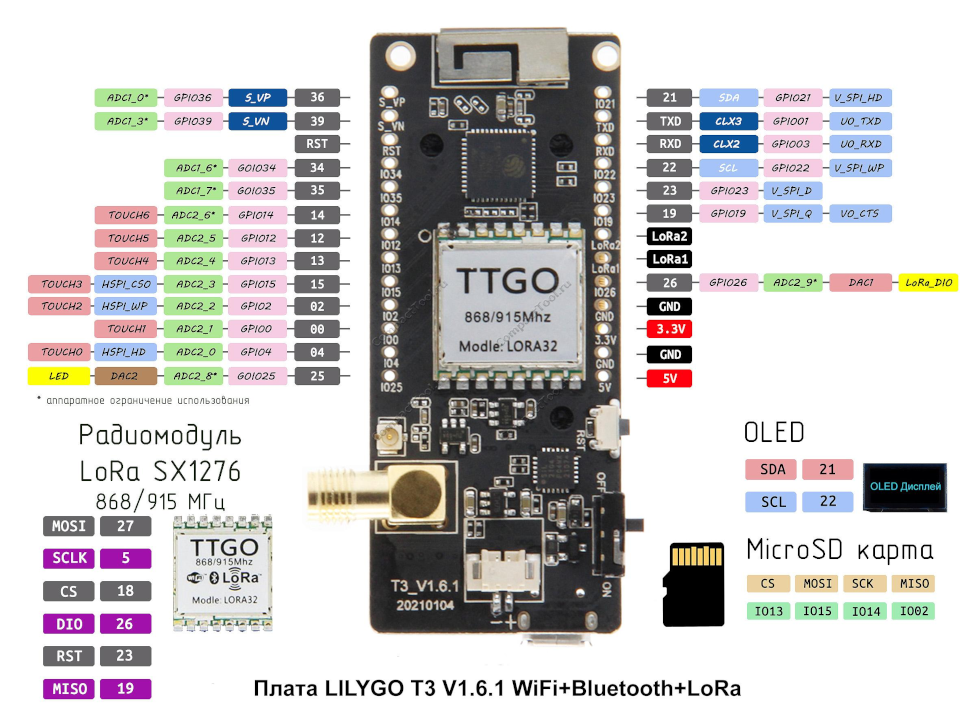

Здесь приведена распиновка модуля TTGO, который является полным аналогом модуля LiLYGO.

Версия платы: T3 V1.6.1

Наличие беспроводных интерфейсов: LoRa, WiFi, Bluetooth.

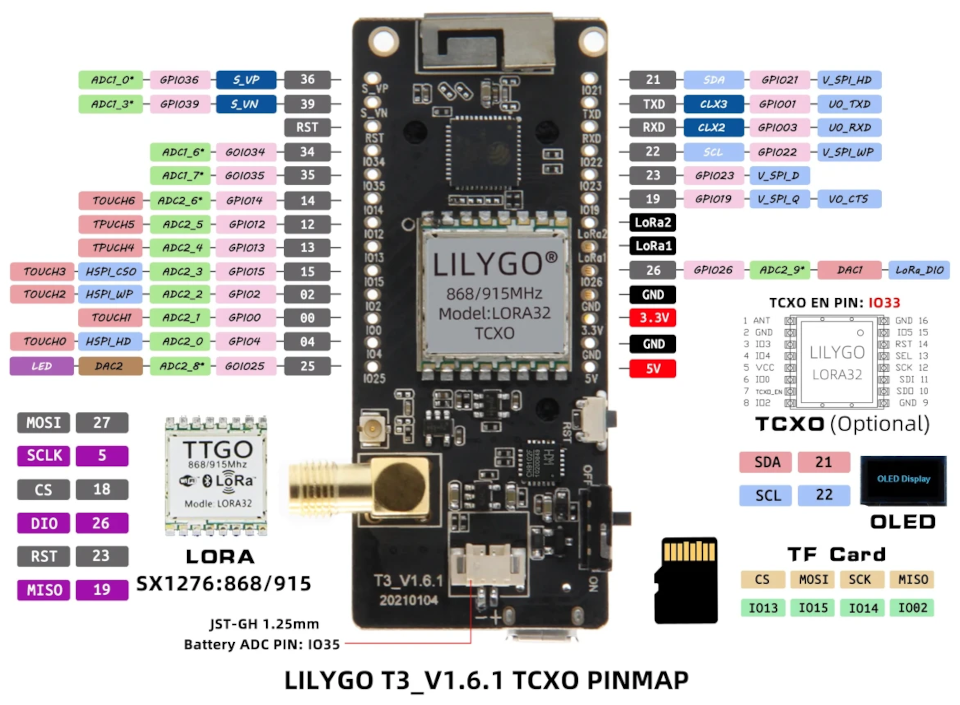

Есть еще одна картинка с распиновкой, именно для LILYGO:
