Для создания музыки на осциллографе, существует проект osci-render:

https://github.com/jameshball/osci-render

Чтобы им воспользоваться на Debian Linux Stable 11, нужно установить Blender версии не менее 3.1.x (где x - какое-то число, не успел записать). Все дальнейшие действия производились в Blender 3.6.1.

Так же должен быть установлен пакет jackd и интерфейс управления QJackCtl.

Так же необходима Java от Oracle не менее 19-й версии.

Последовательность действий следующая:

1. Установить osci-render из deb-пакета. При установке пакета может возникнуть ошибка:

dpkg-deb: error: archive 'osci-render_1.33.2_amd64.deb' uses unknown compression for member 'control.tar.zst', giving up

или

dpkg-deb: ошибка: в архиве «osci-render_1.33.2_amd64.deb» используется неизвестное метод сжатия для «control.tar.zst», прекращаем

Тогда нужно установить архиватор:

apt-get install zstd

И затем deb-пакет надо перепаковать скриптом:

repack_deb_package.sh

#!/bin/bash

DEBPACKAGE="${1%.deb}"

[[ -z "$1" ]] && echo "Usage: $0 <package.deb>" && exit 1

set -e

ar x $DEBPACKAGE.deb

zstd -d < control.tar.zst | xz > control.tar.xz

zstd -d < data.tar.zst | xz > data.tar.xz

ar -m -c -a sdsd "$DEBPACKAGE"_repacked.deb debian-binary control.tar.xz data.tar.xz

rm debian-binary control.tar.xz data.tar.xz control.tar.zst data.tar.zst

Запуск перепаковки происходит следующей командой (имя перепаковываемого файла указывается без .deb):

./repack_deb_package.sh ./osci-render_1.33.2_amd64

В результате будет создан файл osci-render_1.33.2_amd64_repacked.deb. Его и нужно установить.

2. Запустить QJackCtl, но не запускать jackd.

3. Запустить osci-render путем запуска бинарника:

/opt/osci-render/bin/osci-render

Или же, можно скачать Jar-файл для Unix, и запустить его в среде Java следующей командой:

/usr/lib/jvm/jdk-20/bin/java "-Dfile.encoding=UTF8" "-Djdk.gtk.version=2" -jar ./osci-render-unix-1.33.2.jar

4. После запуска osci-render, в его интерфейсе надо нажать кнопку Start new proj... . Программа подвиснет, и чтобы она продолжила работать, надо переключиться в QJackCtl и запустить jackd. Osci-render перейдет в свой рабочий интерфейс.

Если перехода в рабочий интерфейс не случилось, нужно попробовать сделать наоборот: запустить jackd в QJackCtl, запустить oscii-render, остановить jackd в QJackCtl, oscii-render покажет рабочий интерфейс, после чего снова можно включить jackd.

Иногда osci-render, установленный из deb-файла не работает или зависает наглухо при переходе в рабочий интерфейс. Тогда нужно попробовать запустить jar-файл через Java. Следует учитывать, что нужна именно Java от Oracle, версии не менее 19. В OpenJDK программа нормально не работает.

Рабочий интерфейс osci-render выглядит так:

Внимание! Чтобы программный осциллограф работал, обязательно надо проследить чтобы в начальном экране галка Start muted, которая находится под кнопкой Start new proj... была отключена.

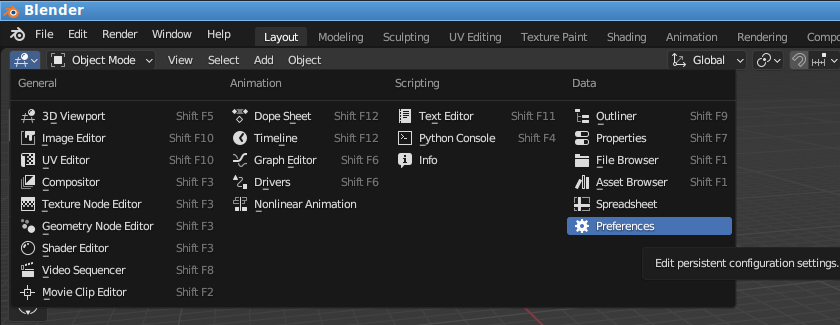

5. Запустить Blender. Установить в нем плагин osci-render-blender-addon.zip. Для этого надо выбрать разадел Preferences:

В нем надо выбрать раздел Add-ons, и нажать сверху кнопку Install... . Нужно будет выбрать zip-файл с плагином и нажать Ок. Плагин будет установлен. Нужно не забыть нажать на галку, чтобы плагин активировался:

6. Далее, таким же способом, что выбиралась область Preferences, надо выбрать область Properties. В ней надо выбрать раздел Render (Render Propertis), который открывается путем нажатия на значек фотоаппарата.

В этом разделе надо развернуть osci-render settings, и в развернутой области будет одна-единственная кнопка Connect to osci-render. Ее нужно нажать для соединения Blender и osci-render.

Признаком того, что соединение произошло успешно, будет две вещи:

• В Blender кнопка изменится на Close osci-render connection.
• В osci-render возле кнопки Choose File появится надпись Rendering from external Input.

7. В Blender, таким же образом, что и выбиралась область Properties, надо выбрать область 3D Viewport.

8. В osci-render необходимо вызвать пункт меню: Window - Open software oscilloscope. В результате в системном браузере, например в Firefox, откроется окно с виртуальным осциллографом:

Для того, чтобы этот виртуальный осциллограф открылся, необходимо наличие сети Интернет, потому что, по-сути, в браузере открывается ссылка:

https://james.ball.sh/oscilloscope

9. Все инструменты запущены, и вроде как работают.

Вроде как. Потому что по-умолчанию osci-render должен отправлять на программный осциллограф куб. В интерфейсе возле кнопки Choose File написано cube.obj. И в документации сказано, что это специальный тестовый файл. Однако, осциллограф показывает точку.

Пришлось разбираться, как работает связка osci-render и программного осциллографа. Оказывается, при удачном старте, osci-render становится сервером и создает локальный порт 42988. Порт находится в режиме LISTEN, то есть ждет подключения программного осциллографа. Программный осциллограф, в свою очередь, отрывае WebSocket-соединение по адресу ws://127.0.0.1:42988. И между этими двумя сущностями начинает двигаться какой-то сетевой траффик. По идее, программный осциллограф получает данные от osci-render. Но почему он не показывает тестовый куб - полная загадка.

Был открыт баг-репорт, и нужно ждать когда автор проекта что-нибудь ответит.

https://github.com/jameshball/osci-render/issues/165

10. Далее надо попытаться создать отображаемый объект в Блендере. Для этого надо удалить стандартный куб, выделя его и нажав кнопку Del на клавиатуре. Затем надо нажать Shift+A, и выбрать Grease Pencil, и в подменю кликнуть на какой-нибудь объект, например Monkey или Scene Line Art. В центре координат появится новый объект.

11. Надо выделить созданный объект (он должен стать оранжевым), и в правой части экрана в свойствах выбрать Modifier Properties:

В этой области, в выпадающем меню Add Modifier, надо выбрать Line Art:

Далее, в разделе Bake надо нажать кнопку Bake Line Art, чтобы "запечь" выбранный объект:

12. Согласно документации, при нажатии кнопки Bake Line Art, виртуальный осциллограф должен начать показывать данный объект. Однако на практике, Blender в этот момент сегфолтится.

Writing: /tmp/blender.crash.txt

Ошибка сегментирования

# Blender 3.6.1, Commit date: 2023-07-17 12:50, Hash 8bda729ef4dc

bpy.context.area.ui_type = 'PREFERENCES' # Property

bpy.data.window_managers["WinMan"].addon_search = "os" # Property

bpy.context.area.ui_type = 'PROPERTIES' # Property

bpy.context.space_data.context = 'RENDER' # Property

bpy.context.area.ui_type = 'VIEW_3D' # Property

bpy.ops.object.gpencil_add(align='WORLD', location=(0, 0, 0), scale=(1, 1, 1), type='STROKE') # Operator

bpy.ops.object.delete(use_global=False, confirm=False) # Operator

Deleted 1 object(s) # Info

bpy.context.space_data.context = 'TOOL' # Property

bpy.context.space_data.context = 'RENDER' # Property

bpy.context.space_data.context = 'MODIFIER' # Property

bpy.ops.object.gpencil_modifier_add(type='GP_LINEART') # Operator

# backtrace

# Python backtrace

Что нужно сделать чтобы без ошибки увидеть объект, транслируемый из Blender, пока непонятно, нужно разбираться дальше.

Был открыт баг-репорт, разработчики подтвердили наличие проблемы. Надо ждать новой версии Blender, в которой эта проблема будет исправлена:

https://projects.blender.org/blender/blender/issues/110751
