Подробности настройки и конфигурирования ZoneMinder
Время создания: 09.07.2015 10:08
Текстовые метки: Linux, ZoneMinder, настройка, установка, видеонаблюдение
Раздел: Компьютер - Linux - Видео в Linux - ZoneMinder
Запись: xintrea/mytetra_syncro/master/base/14364257099fqvhpc04h/text.html на raw.github.com

Установка Zoneminder

Пример установки на ОС Ubuntu 10.04.4 LTS под архитектуру AMD64.

Установку системы производим в минимальной конфигурации: без дополнительных сервисов (кроме ssh сервера), графической оболочки и др. дополнительных пакетов. Языковые настройки можно выбрать русские (страна Россия, язык русский и пр.).

После установки системы обновим репозитарий системы:

$ sudo apt-get update

После этого приступим к установке Zoneminder:

$ sudo apt-get install zoneminder
$ sudo ln -s /etc/zm/apache.conf /etc/apache2/conf.d/zoneminder.conf
$ sudo /etc/init.d/apache2 force-reload (перезапускаем Apache)
$ sudo mysql -u root -p < /usr/share/zoneminder/db/zm_create.sql

mysql -u root -p (это позволит войти в командную строку mysql), затем вводим:

> grant select,insert,update,delete on zm.* to 'zmuser'@localhost identified by 'zmpass';
> flush privileges;
> quit (или Ctrl+В, или \q – выходим из mysql)

Далее:

$ sudo chmod 4755 /usr/bin/zmfix
$ zmfix -a
$ sudo adduser www-data video
$ sudo vi /etc/sysctl.conf


(редактируем sysctl.conf, добавляем две строки в конец файла; для входа в режим редактирования нажимаем I, для выхода - Esc, сохранение - Shift+ZZ)


> kernel.shmall = 134217728

> kernel.shmmax = 134217728

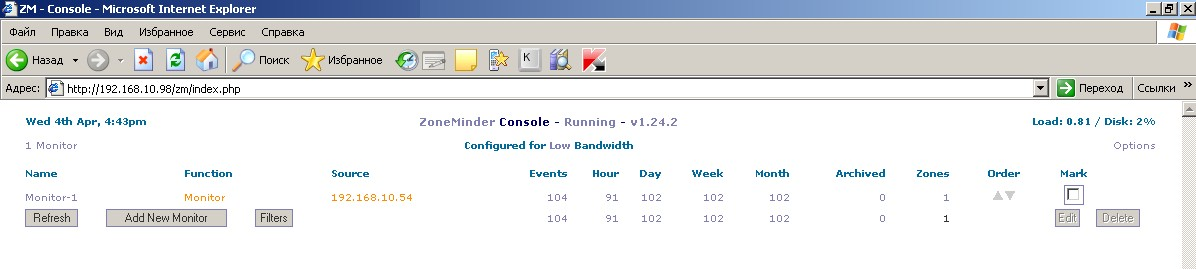

Сохраняем файл и перегружаем систему. После перезагрузки можем войти в веб-интерфейс системы наблюдения:



Настройка Zoneminder

После запуска интерфейса программы имеет смысл посетить раздел настроек Zoneminder (“Options” в правом углу). Интерес может представлять включение аутентификации, русификации интерфейса, включение поддержки поворотных камер и пр. Каждая настройка снабжена небольшим описанием, что позволяет оценить ее ценность лично для вас. Для примера включим поддержку поворотных камер:

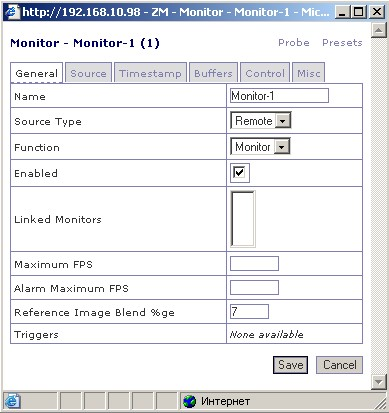

После предварительной настройки сервиса приступим к добавлению камер. Нажимаем “Add new monitor” и прописываем следующие параметры:



Вкладка “Source“:


Самая «загадочная» строка на данной вкладке – “Remote Host Path” – путь к «сырым» изображениям с камеры. У каждого производителя он свой. Хорошая база данных по камерам и путям к изображению представлена здесь - http://www.ispyconnect.com/sources.aspx. Из остальных вкладок нас будет интересовать вкладка “Control”:



Если камера является поворотной (функция PTZ), например Apexis APM-J011-WS, то функциями поворота можно управлять через Zoneminder, посредством скрипта, отправляющего команды на камеру.

Рассмотрим подробнее особенности настройки. В первую очередь нужно создать скрипт, который будет управлять камерой. Для оборудования Apexis он выложен по адресу: http://www.lecam.ru/ip-cams/APM-J011-WS/ApexisJ011.pm. Копируем скрипт к остальным файлам управления Zoneminder:

/usr/share/perl5/ZoneMinder/Control/

В различных ОС путь к файлу может быть иным. Для поиска нужного места ищем по имени файла: PanasonicIP.pm После процесса копирования скрипта требуется его подключить к камере через веб-интерфейс Zoneminder. На вкладке “Control” выбираем ссылку “Edit”:



Далее выбираем “Add New Control”:

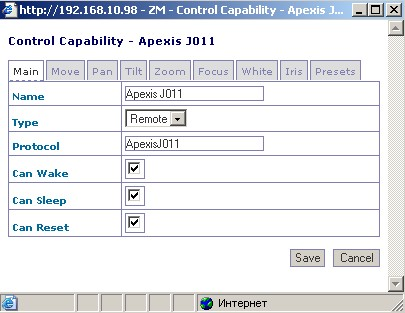

В поле “Name” указываем произвольное название для скрипта управления. В качестве “Type” указываем “Remote”, а вот в поле “Protocol” нужно указать точное название скрипта, который мы сохранили без указания расширения. Следующие вкладки заполняем следующим образом:


Move

  • Can Move: Yes
  • Can Move Diagonally: Yes
  • Can Move Mapped: No
  • Can Move Absolute: No
  • Can Move Relative: No
  • Can Move Continuous: Yes

Pan

  • Can Pan: Yes
  • Min Pan Range: 0
  • Max Pan Range: 0
  • Min Pan Step: 0
  • Max Pan Step: 0
  • Has Pan Speed: No
  • Min Pan Speed: 0
  • Max Pan Speed: 0
  • Has Turbo Pan: No
  • Turbo Pan Speed: No

Tilt

  • Can Tilt: Yes
  • Min Tilt Range: 0
  • Max Tilt Range: 0
  • Min Tilt Step: 0
  • Max Tilt Step: 0
  • Has Tilt Speed: No
  • Min Tilt Speed: 0
  • Max Tilt Speed: 0
  • Has Tilt Pan: No
  • Turbo Tilt Speed: No

Presets

  • Has Presets: Yes
  • Num Presets: 5
  • Has Home Preset: Yes
  • Can Set Presets: Yes

Zoom: Камера не имеет зума
Focus: У камера нет подстройки фокусного расстояния.
White: Скрипт пока не имеет поддержки баланса белого.
Iris: У камеры нет данной функции


После заполнения всех полей сохраняем полученную настройку и выбираем ее в качестве основной на вкладке “Control” у настраиваемой камеры.

После сохранения настроек камеры можем полюбоваться на результаты:



Рассмотрим теперь режимы работы камеры в Zoneminder.

  • Monitor – только просмотр изображений с камеры, без какого-либо анализа.
  • Modect (от Motion Detection) — данный режим производит анализ кадров и при возникновении движения ведет запись.
  • Record – постоянная запись с камер.
  • Mocord (гибрид Modect и Record) — ведется постоянная запись с камер, в случае возникновения движения — с подсветкой областей детекции.
  • Nodect – специализированный режим, использующийся вместе с внешними триггерами.

Для просмотра записанных событий, будь то детекция движения или непрерывная запись, используем ссылку с именем камеры в первой колонке Zoneminder – “Name”. Должны увидеть нечто подобное:

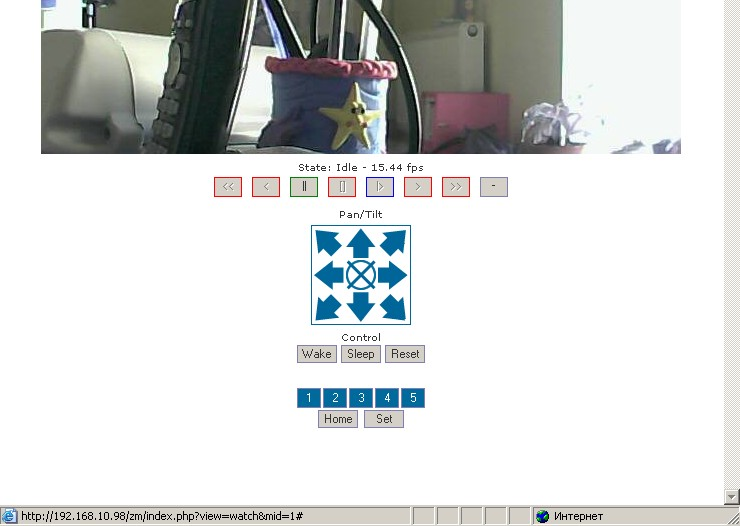

В нижней части окна можем наблюдать список событий, зарегистрированных детектором движения. Если камера управляемая, то при нажатии ссылки “Control” вместо событий появятся элементы управления:



По умолчанию зоной детекции движения является вся область, отображаемая камерой. В этот порядок вещей можно вмешаться и создать несколько зон детекции движения или ограничить зону необходимой областью. Настраиваются зоны в разделе “Zones”:

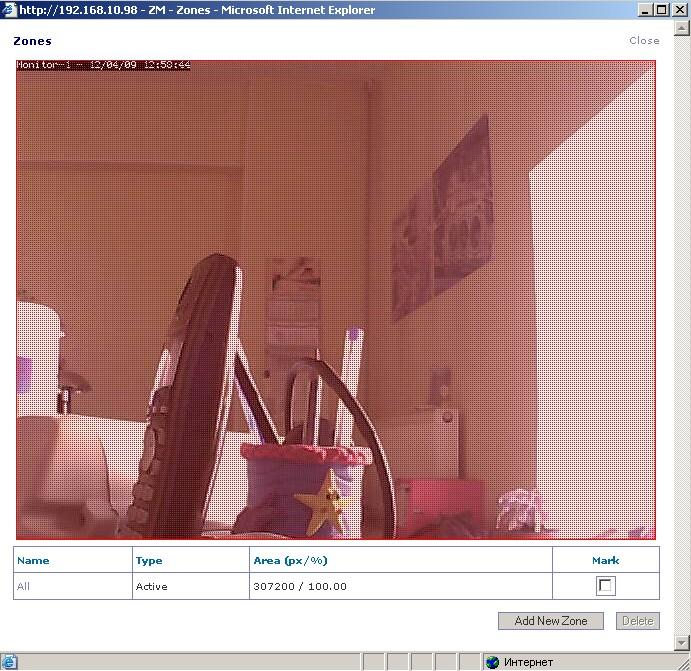

После перехода по ссылке нужной зоны имеем следующее изображение:



Далее нажимаем “Add New Zone”:



Здесь вы можете выбрать активные зоны, в которых будет отслеживаться движение, а также исключить неактуальные участки. За более подробной информацией по специфическим настройкам можно обратиться к руководству Zoneminder - http://www.zoneminder.com/wiki/index.php/Zone_Parameter_Explanations.

В заключение напомним еще раз, как производить просмотр записанного материала. Самый простой путь – обратиться по ссылке с именем требуемой камеры в столбце “Name”, либо по столбцу “Events” напротив нужной камеры. После этого выбираем событие и наблюдаем видеозапись.
