Стандартная минимальная распиновка разъема VGA:

Где:

1. RED — красный канал видео Red Video (75 ohm, 0.7 V p-p);
2. GREEN — зелёный канал видео Green Video (75 ohm, 0.7 V p-p);
3. BLUE — синий канал видео Blue Video (75 ohm, 0.7 V p-p);
4. ID2 — Monitor ID Bit 2 (цвет провода - Brown);
5. GND — земля горизонтальной синхронизации (WhtBrown);
6. RED_RTN — земля красного канала;
7. GREEN_RTN — земля зелёного канала;
8. BLUE_RTN — земля синего канала;
9. KEY/PWR — Если как KEY, то пин отсутствует, если PWR, то +5 В постоянного тока;
10. GND — земля вертикальной синхронизации;
11. ID0/RES — Monitor ID Bit 0 (зарезервирован с появлением E-DDC);
12. ID1/SDA — Monitor ID Bit 1 (DDC DAT);
13. HSync — горизонтальная синхронизация Horizontal Sync (or Composite Sync);
14. VSync — вертикальная синхронизация;
15. ID3/SCL — Monitor ID Bit 3 (DDC Clock).

Как сделать переходник с rca на vga — Rc-garaj.ru

Конвертер видео в vga

Как сделать переходник с rca на vga — Rc-garaj.ru

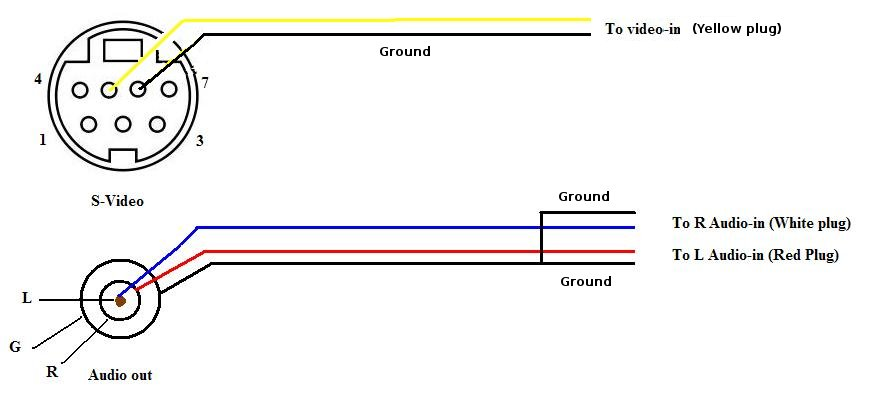

Тюльпан в vga схема — Преобразование Video в VGA или монитор как телевизор

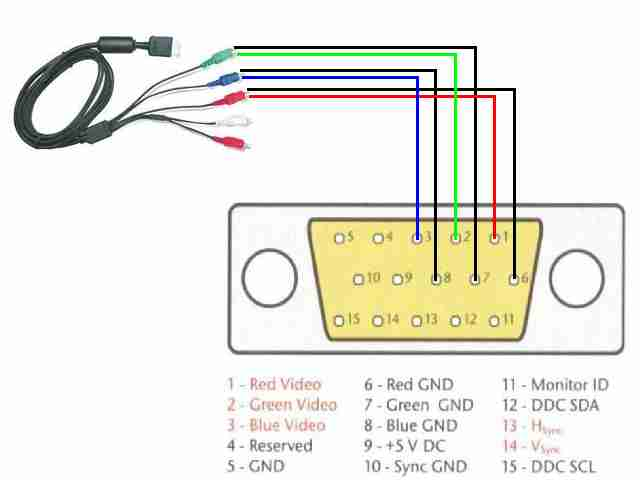

В вышеприведенной картинке:

1. Pr (RED) — красный канал видео;
2. Y (GREEN) — зелёный канал видео;
3. Pb (BLUE) — синий канал видео;
4. Земля Brown (не понадобится);
5. GND — земля горизонтальной синхронизации (WhtBrown) (не понадобится);
6. RED_RTN — земля красного канала;
7. GREEN_RTN — земля зелёного канала;
8. BLUE_RTN — земля синего канала;
9. Не понадобится;
10. GND — земля вертикальной синхронизации (не понадобится);
11. Не понадобится;
12. ID1/SDA — DDC DAT (не понадобится);
13. HSync — горизонтальная синхронизация (не понадобится);
14. VSync — вертикальная синхронизация (не понадобится);
15. ID3/SCL — DDC Clock (не понадобится).
