Qwt и Qt Creator. Быстро и просто. Часть 1: визуализатор данных


Для понимания этой статьи читатель должен иметь начальный опыт разработки windows-приложений в среде Qt Creator.
В примерах используются Qt Creator 3.0.0 (MinGW) и Qwt-6.1.0.


Qwt – графическая библиотека, позволяющая значительно упростить процесс визуализации данных в программе. Упрощение заключается в следующем: нет необходимости вручную прописывать элементы отображения, такие как шкалы координат, сетки, кривые данных и проч. Следует лишь задавать параметры этих элементов.

Аналогия: для того, чтобы построить график в Excel Вы выбираете данные и настраиваете параметры их отображения: минимум и максимум шкал, цвет кривых, подписи данных и др. За визуализацию отвечает Excel – сами элементы Вы не программируете.
Особо отмечу, что Qwt позволяет работать с достаточно большими объемами данных (я работал с 200 000 точек) без возникновения раздражающих «тормозов».

В данной статье мы будем отображать кривую на графике, масштабировать ее, перемещаться по графику, смотреть координаты курсора. Таким образом, мы реализуем минимальный функционал, необходимый для вывода и просмотра графиков. В последующих статьях наш графический редактор будет оснащен дополнительными возможностями.

Подобные инструкции в интернете, конечно, есть. Но их очень немного. В большом количестве присутствует информация по решению различных проблем с Qwt, которая полезна лишь тем программистам, которые уже имеют прочные базовые навыки работы с библиотекой. В данной статье я собрал разрозненные кусочки примеров кода, позволяющего создать простейший визуализатор графиков. Приступим же.

Этап 1: подключение Qwt к Qt Creator
(проверено для ОС Win 7 x64 и Win 8.1 x64).

  • Установить Qt Creator 3.0.0 (MinGW). Директорию по умолчанию не изменял.
  • Скачать Qwt-6.1.0 и распаковать в корневой каталог С:\. При распаковке в другой каталог у меня возникают непонятные ошибки.
  • Правой кнопкой мыши нажать на «Мой Компьютер» и выбрать «Система». Далее «Дополнительные настройки» и нажать на кнопку «Переменные окружения». В списке «системные переменные» выделить Path, нажать «редактировать».
  • Поставить знак «;» после последней записи и добавить следующий текст (без кавычек): «C:\Qt\Qt5.2.0\5.2.0\mingw48_32\bin;C:\Qt\Qt5.2.0\Tools\mingw48_32\bin; C:\Qwt-6.1.0-rc3\lib».
  • Здесь же, под списком «Пользовательские переменные» нажать «Новый» и добавить пару следующих переменных:
    Имя: QT_PLUGIN_PATH
    Значение: C:\Qwt-6.1.0-rc3\plugins
    Имя: QMAKEFEATURES
    Значение: C:\Qwt-6.1.0-rc3\features

    Примечание: папки «C:\Qwt-6.1.0-rc3» пока не существует. Она будет впоследствии создана. Сейчас есть только «C:\qwt-6.1-rc3».
  • Запустить командную строку, перейти в каталог «C:\qwt-6.1-rc3».
  • Последовательно ввести, выполнить и дождаться завершения следующих команд: «qmake», «mingw32-make», «mingw32-make install». После последней команды должна появиться папка «C:\Qwt-6.1.0-rc3».
  • Перезагрузить компьютер.


Этап 2: использование библиотеки Qwt.

Шаг 1: подготовка среды.

  • Создать в Qt Creator проект Qt Widgets Application (класс на базе QMainWindow). Имя моего проекта было: «Qwt_howTo».
  • Найти в дереве файлов проекта файл c расширением «.pro» и добавить снизу строчку «CONFIG += qwt» (здесь и далее кавычки не являются частью синтаксиса и используются лишь для удобства чтения).
  • Правой кнопкой мыши на корневую папку с именем проекта и выбрать «Запустить qmake».



Действия 2 и 3 следует выполнять для каждого проекта, в котором предполагается использовать библиотеку Qwt.

Шаг 2: реализация возможностей Qwt.

Файл main.cpp оставляем неизменным. В данном примере код будет написан в файле mainwindow.cpp. Это не совсем элегантно, но приемлемо в качестве примера.

1. Добавляем в начало файла mainwindow.cpp следующие строки:

#include <qwt_plot.h>

#include <qwt_plot_grid.h>


#include <qwt_legend.h>


#include <qwt_plot_curve.h>

#include <qwt_symbol.h>


#include <qwt_plot_magnifier.h>


#include <qwt_plot_panner.h>


#include <qwt_plot_picker.h>

#include <qwt_picker_machine.h>


Если эти headers у вас подчеркиваются с надписью «Файл не найден», значит, вы не выполнили п.3 шага 1.

2. Теперь код будем писать только в конструкторе MainWindow. Можно было бы разбить код на методы, но в рамках обучающего примера я не стал этого делать.

Создаем основное поле графика:

MainWindow::MainWindow(QWidget *parent) :

QMainWindow(parent),

ui(new Ui::MainWindow)

{

ui->setupUi(this);


// Создать поле со шкалами для отображения графика

// (this) - разместить поле на текущем окне

// #include <qwt_plot.h>

QwtPlot *d_plot = new QwtPlot( this );


}

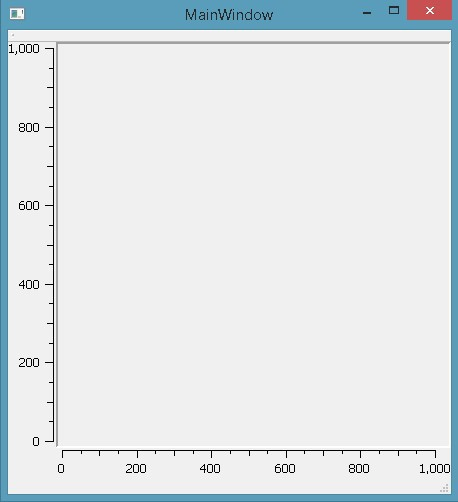

Компилируем, запускаем и видим не очень-то привелекательную картинку:


Добавим строчку:

setCentralWidget(d_plot); // привязать поле к границам окна


Запускаем. Пробуем развернуть окно на весь экран, поле графика тоже развернется на весь экран с соответствующим масштабированием. Неплохо!



3. Приукрасим поле, добавив следующие строчки кода:

d_plot->setTitle( "Qwt demonstration" ); // заголовок

d_plot->setCanvasBackground( Qt::white ); // цвет фона


// Параметры осей координат

d_plot->setAxisTitle(QwtPlot::yLeft, "Y");

d_plot->setAxisTitle(QwtPlot::xBottom, "X");

d_plot->insertLegend( new QwtLegend() );



// Включить сетку

// #include <qwt_plot_grid.h>

QwtPlotGrid *grid = new QwtPlotGrid(); //

grid->setMajorPen(QPen( Qt::gray, 2 )); // цвет линий и толщина

grid->attach( d_plot ); // добавить сетку к полю графика


Результат запуска (поле уже смотрится достаточно симпатично):



4. Добавим график

// Кривая

//#include <qwt_plot_curve.h>

QwtPlotCurve *curve = new QwtPlotCurve();

curve->setTitle( "Demo Curve" );

curve->setPen( Qt::blue, 6 ); // цвет и толщина кривой

curve->setRenderHint

( QwtPlotItem::RenderAntialiased, true ); // сглаживание


// Маркеры кривой

// #include <qwt_symbol.h>

QwtSymbol *symbol = new QwtSymbol( QwtSymbol::Ellipse,

QBrush( Qt::yellow ), QPen( Qt::red, 2 ), QSize( 8, 8 ) );

curve->setSymbol( symbol );


// Добавить точки на ранее созданную кривую

QPolygonF points;


points << QPointF( 1.0, 1.0 ) // координаты x, y

<< QPointF( 1.5, 2.0 ) << QPointF( 3.0, 2.0 )

<< QPointF( 3.5, 3.0 ) << QPointF( 5.0, 3.0 );


curve->setSamples( points ); // ассоциировать набор точек с кривой


curve->attach( d_plot ); // отобразить кривую на графике


Результат:



Отмечу, что минимум и максимум осей определяется автоматически. Это приятный сюрприз! Конечно, можно задавать эти значения вручную, например, вот такой строчкой:

d_plot->setAxisScale(QwtPlot::xBottom, 0, 10);


5. Все это хорошо, но мы-то привыкли, что есть возможность приближения/удаления графика а также перемещения по его полю. Не проблема! Всего несколько строк, и этот функционал появляется в нашем редакторе:

// Включить возможность приближения/удаления графика

// #include <qwt_plot_magnifier.h>

QwtPlotMagnifier *magnifier = new QwtPlotMagnifier(d_plot->canvas());

// клавиша, активирующая приближение/удаление

magnifier->setMouseButton(Qt::MidButton);



// Включить возможность перемещения по графику

// #include <qwt_plot_panner.h>

QwtPlotPanner *d_panner = new QwtPlotPanner( d_plot->canvas() );

// клавиша, активирующая перемещение

d_panner->setMouseButton( Qt::RightButton );


Масштабируем и перемещаем:



6. Напоследок активируем возможность определения координат курсора:

// Включить отображение координат курсора и двух перпендикулярных

// линий в месте его отображения

// #include <qwt_plot_picker.h>


// настройка функций

QwtPlotPicker *d_picker =

new QwtPlotPicker(

QwtPlot::xBottom, QwtPlot::yLeft, // ассоциация с осями

QwtPlotPicker::CrossRubberBand, // стиль перпендикулярных линий

QwtPicker::ActiveOnly, // включение/выключение

d_plot->canvas() ); // ассоциация с полем


// Цвет перпендикулярных линий

d_picker->setRubberBandPen( QColor( Qt::red ) );


// цвет координат положения указателя

d_picker->setTrackerPen( QColor( Qt::black ) );


// непосредственное включение вышеописанных функций

d_picker->setStateMachine( new QwtPickerDragPointMachine() );



Выводы:

Совсем немного кодирования, в основном заключающегося в настройках внешнего вида просмотрщика, и у нас реализован базовый функционал.

Что дальше? Если будет проявлен интерес к данной теме, то в следующих статьях я могу рассказать о том, как:


1. Отображать координаты курсора в строке состояния, а также сохранять эти координаты в отдельных переменных.
2. По клику мышкой ставить точки в области расположения курсора.
3. Добавлять управляющие кнопки и кое-что еще.

P.S: в папке «C:\qwt-6.1-rc3\examples» располагается исходный код и .exe файлы множества интересных примеров применения Qwt. Код без комментариев.


Ссылки (английский язык):
Официальный ресурс:
qwt.sourceforge.net/

Сборник решений разнообразных пробем c Qwt:
www.qtcentre.org/archive/index.php/f-23.html

Вариант библиотеки, альтернативный Qwt (спасибо, GooRoo!)
www.qcustomplot.com/
